Un Segmento Técnico del Gerente Servicio Técnico Mark Green
Aprender cómo configurar las cuchillas con tornillos de ajuste puede requerir un aprendizaje que requiere mucho tiempo y ensayo y error. Este Segmento Técnico de Greener presenta un método rápido y confiable de 8 pasos para ajustar las cuchillas con tornillos de ajuste en las envolvedoras horizontales.
1. Llevar las Mordazas a la Temperatura de Funcionamiento
Para comenzar, retire las cuchillas y yunques viejos, lleve las mordazas a la temperatura de funcionamiento.
2. Verifique los Ajustes de Sellado
A continuació, asegúrese de que los ajustes de sellado sean correctos. Realice algunos paquetes de prueba, si es posible con producto. Corte los paquetes con tijeras, pruebe los sellos con su método habitual y realice los ajustes necesarios.

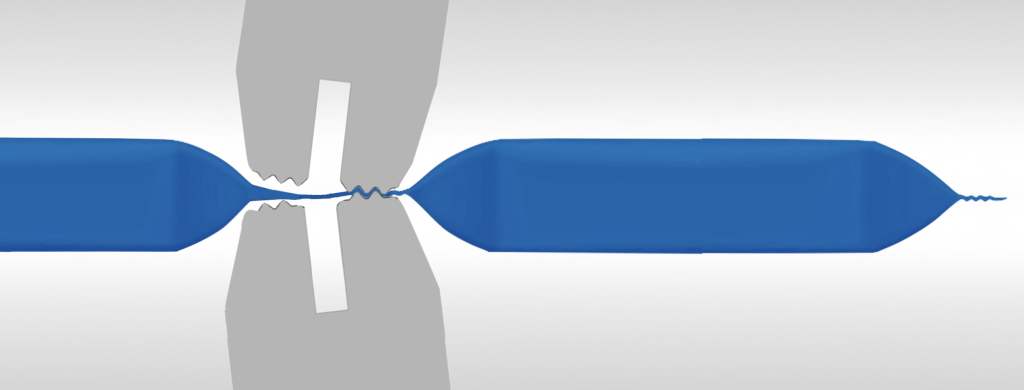

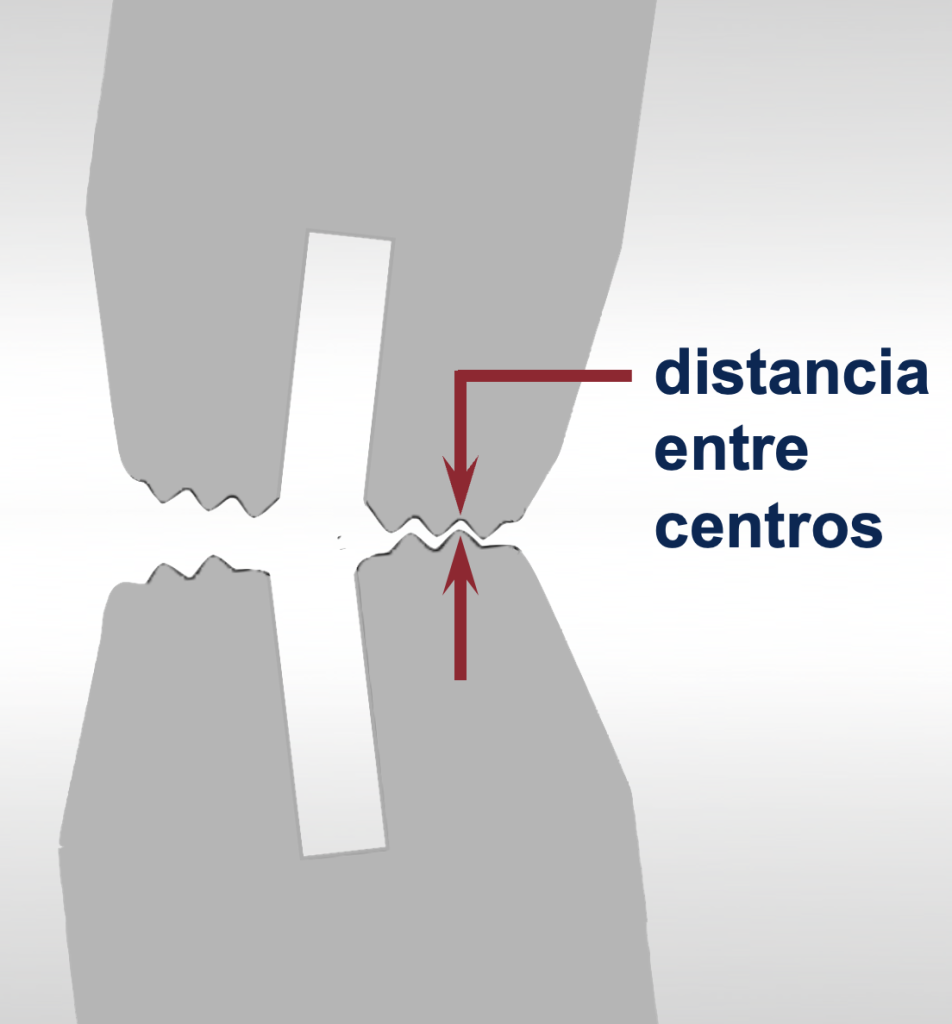

La distancia entre centros, el estrecho espacio entre los dentados de las mordazas de sellado superior e inferior, debe ajustarse al instalar las mordazas y, por lo general, no debe modificarse. Nunca utilice la distancia entre centros para ajustar la cuchilla.

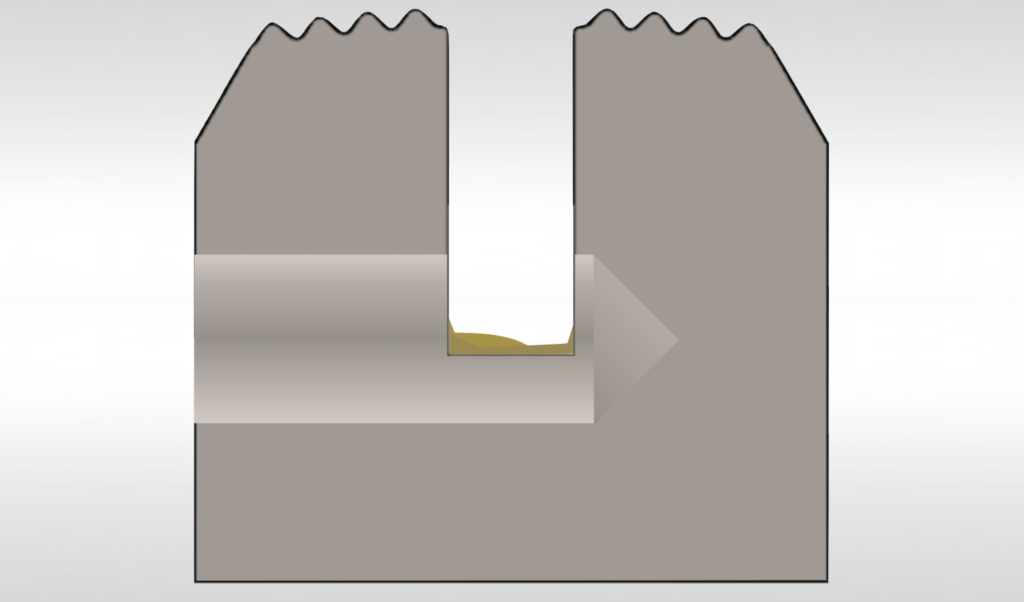

3. Limpie las Ranuras de Cuchilla y Yunque
Una vez que los sellos estén bien, limpie las ranuras para asegurar una base estable para la cuchilla y el yunque.
4. Instalar el Yunque

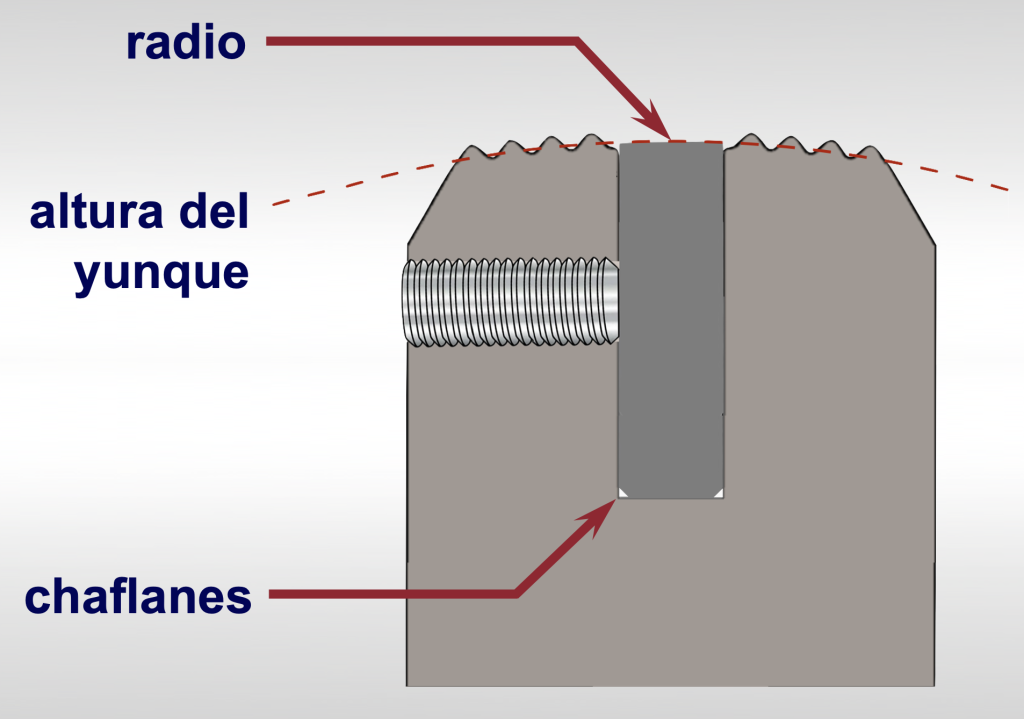

Instale un yunque nuevo con la superficie de trabajo con radio hacia arriba. Los bordes inferiores del yunque estarán biselados, a menos que sus yunques tengan radio en ambos lados.
La altura del yunque debe estar comprendida entre la raíz y el punto medio de los dentados. Las mordazas de algunos fabricantes tienen ranuras más profundas que requieren calzas para elevar el yunque hasta este nivel.

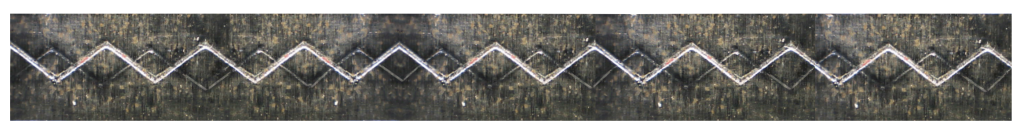

Siempre reemplace el yunque junto con la cuchilla. Una cuchilla nueva con un yunque desgastado y rayado requiere demasiada presión para cortar, fallará prematuramente y causará problemas de sellado.
5. Instalar la Cuchilla

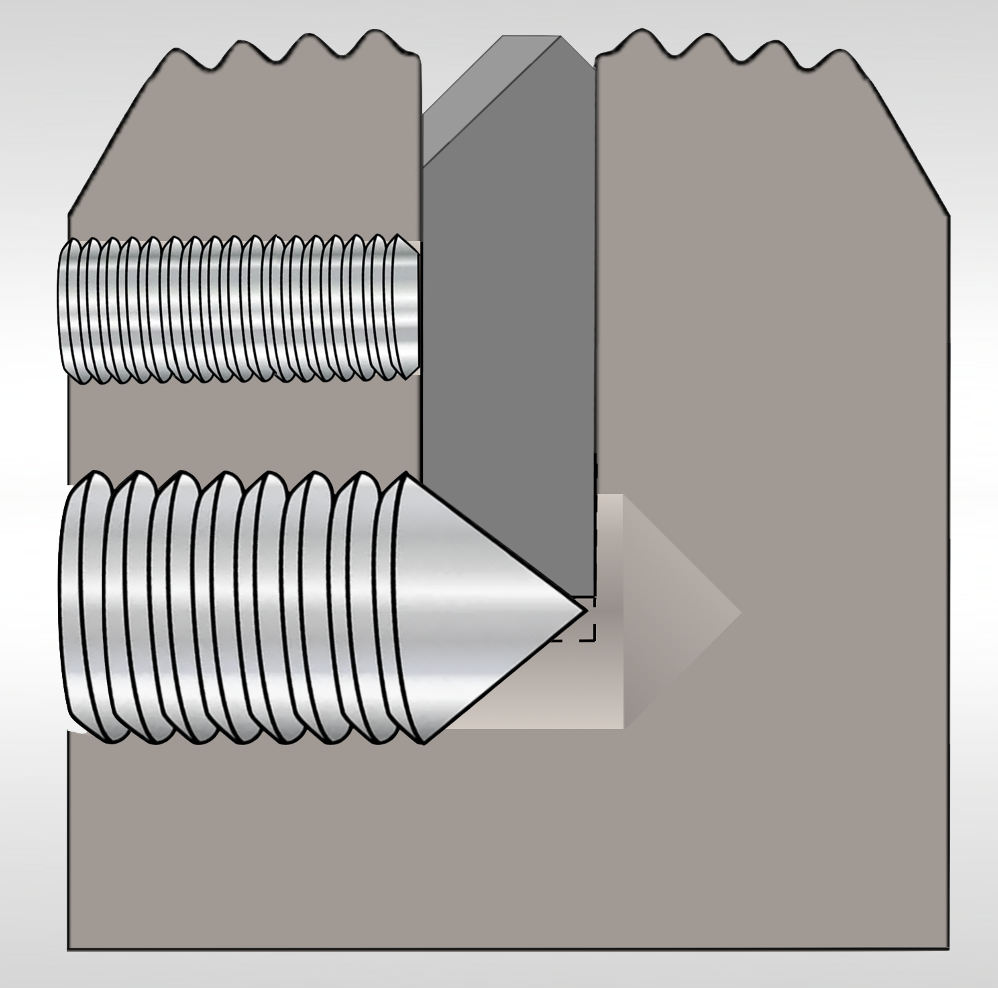

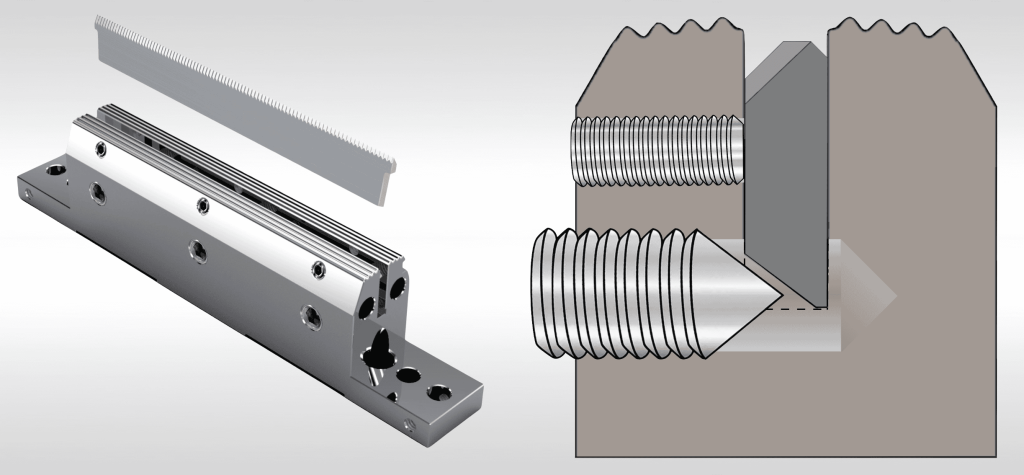

Antes de instalar la cuchilla, afloje los tornillos de ajuste al menos hasta la mitad. A continuación, inserte la cuchilla con el ángulo inferior orientado hacia los tornillos.
Apriete ligeramente los tornillos de sujeción de la cuchilla. No los apriete demasiado.
6. Ajuste la Cuchilla

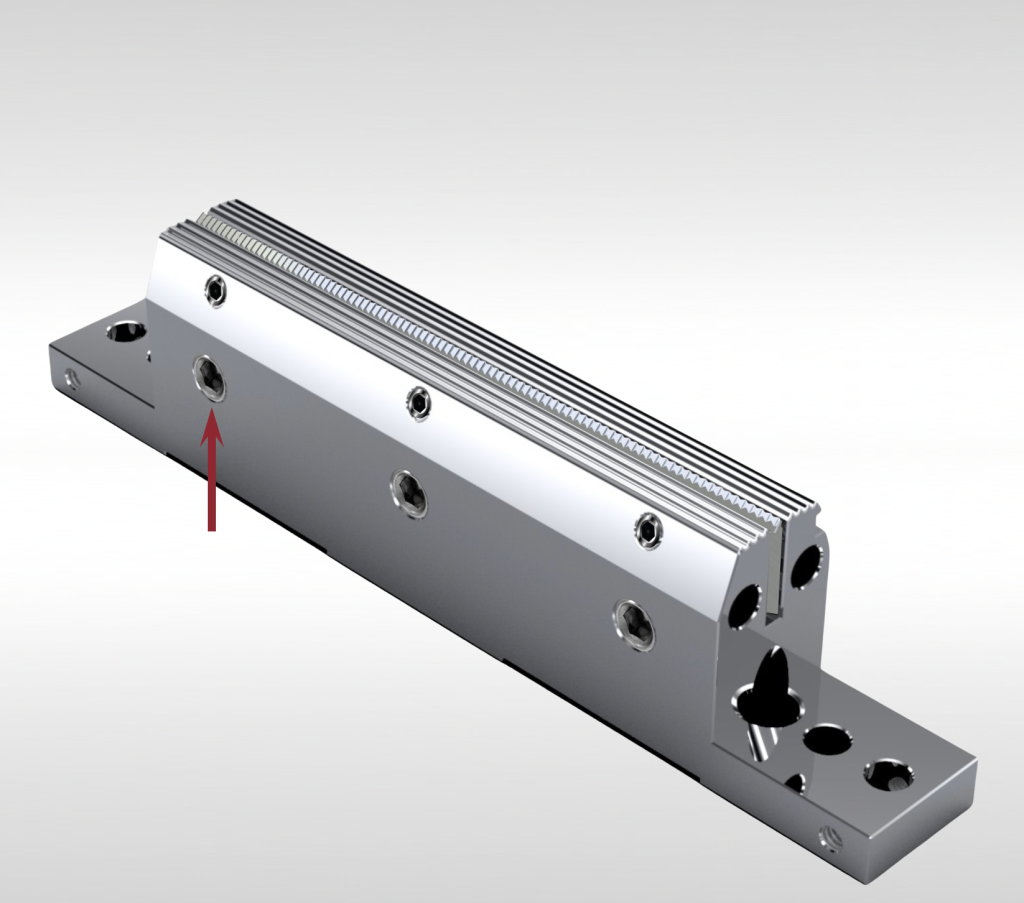

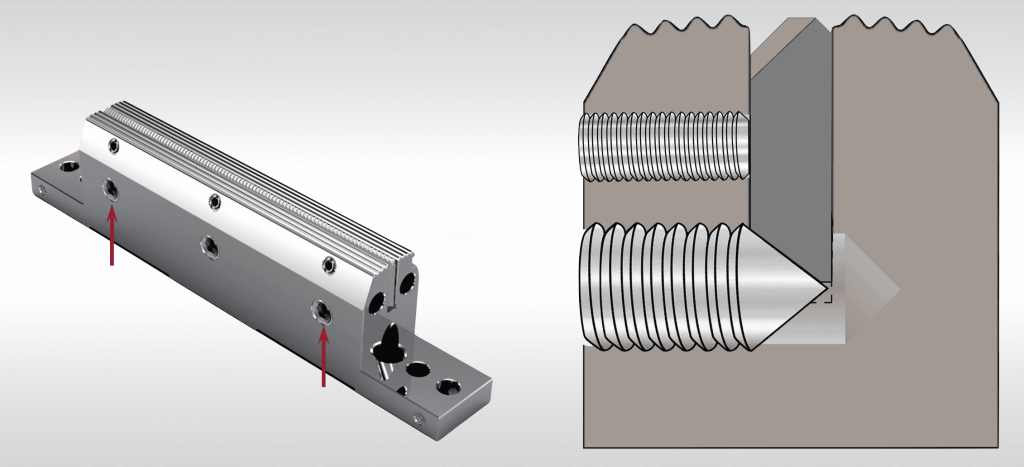

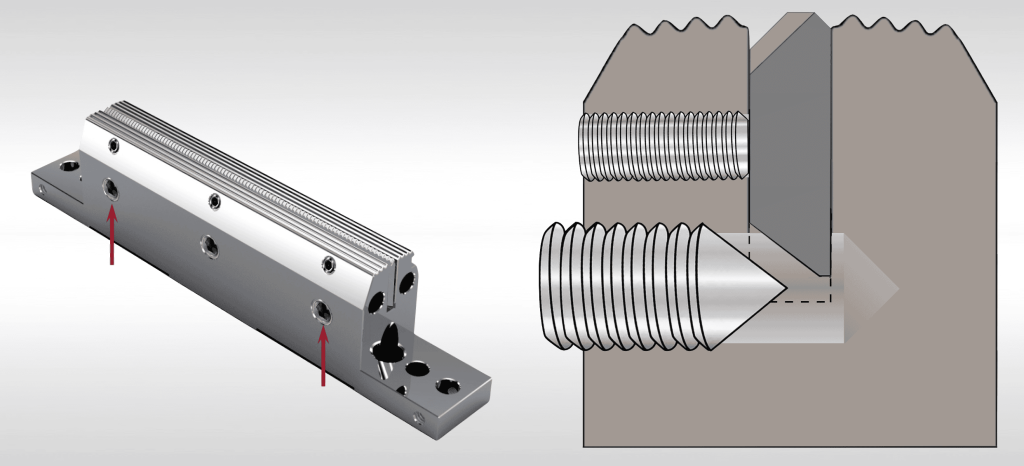

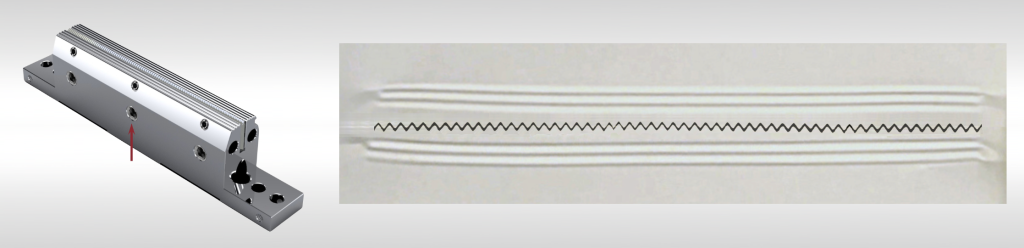

A. Utilizando únicamente los dos tornillos exteriores, sobre ajustar la cuchilla de modo que sobresalga ligeramente de la cara de la mordaza.
B. A continuación, retracte los dos tornillos de ajuste externos de debajo la cuchilla. La ligera tensión de los tornillos de fijación debería mantener la cuchilla en su lugar.

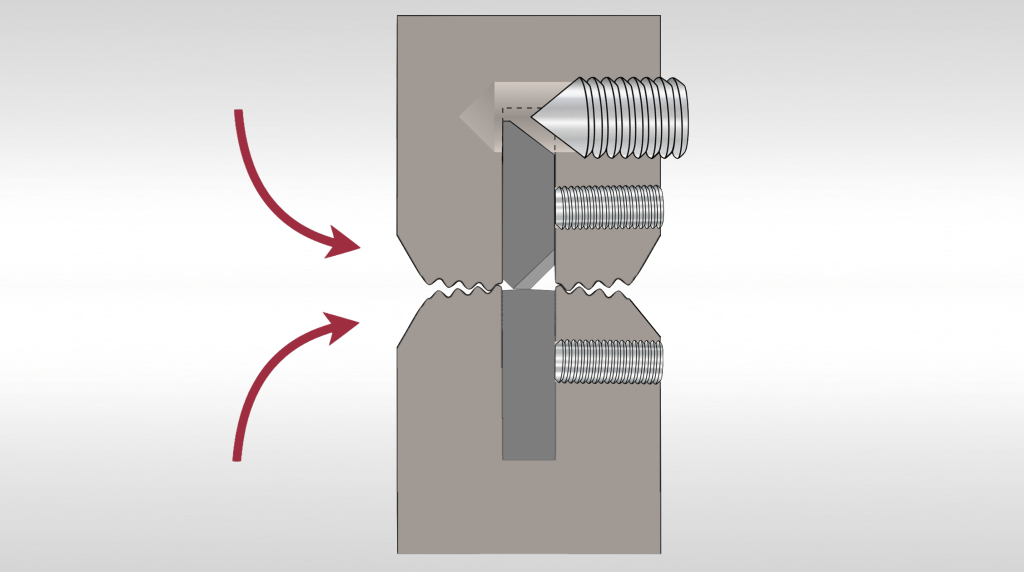

C. Gire las mordazas superior e inferior juntas. El yunque empujará la cuchilla hacia atrás en la ranura, de modo que quede alineada y nivelada con el yunque.
D. Ahora, con dos dedos, gire los tornillos de ajuste exteriores hacia adentro hasta que sienta que tocan la base de la cuchilla. Después, gire cada tornillo exterior un octavo de vuelta más.

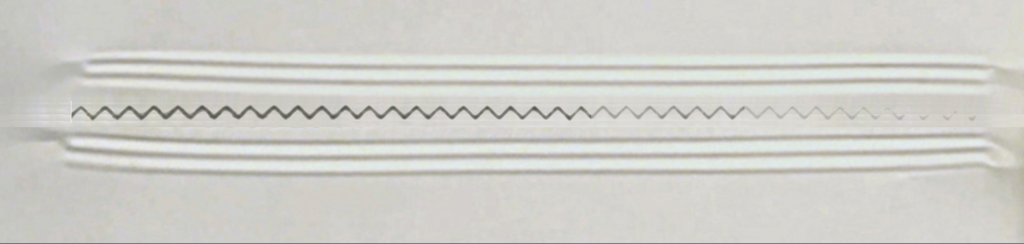

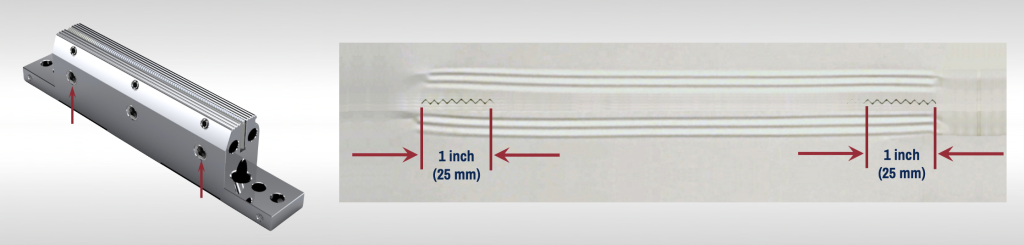

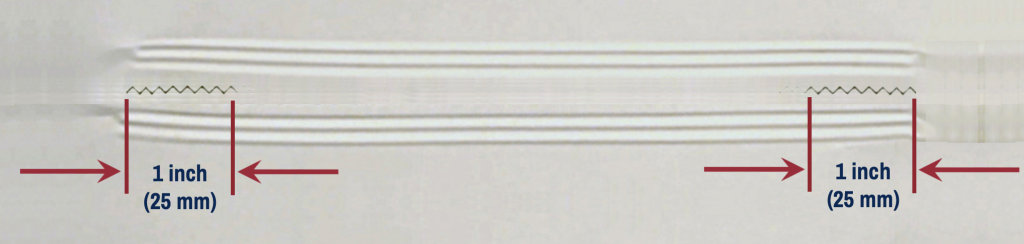

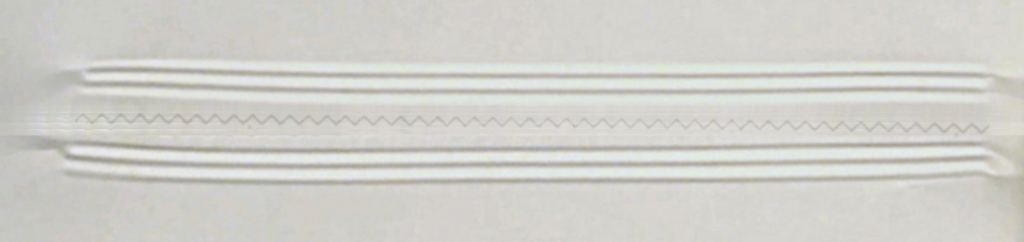

E. Inserte una hoja de papel entre las mordazas y girelas. Debería tener dos cortes cortos en los bordes exteriores. Con pequeños ajustes graduales en los tornillos exteriores, aumente la altura de la cuchilla hasta que los cortes pequeños tengan aproximadamente 25 mm (una pulgada) de largo.

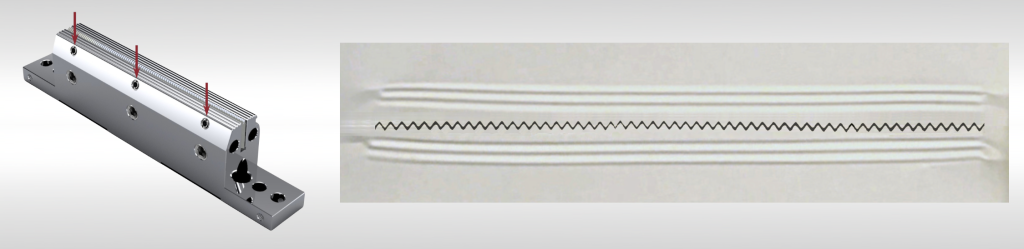

F. Ahora, gire el tornillo de ajuste central con dos dedos hasta que siente que toca la base de la cuchilla. Luego, gire el tornillo un poco más (menos de un dieciseisavo de vuelta) y pase otra hoja de papel por las mordazas.

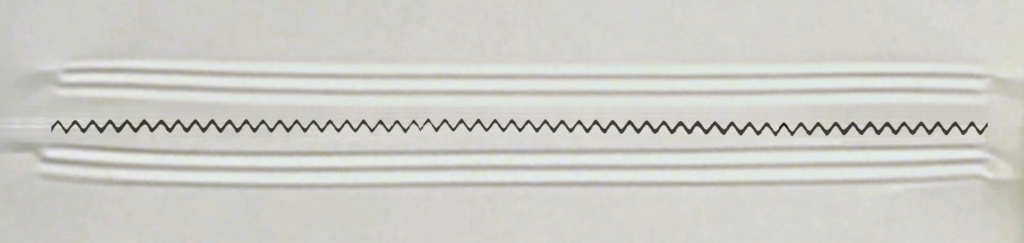

En este punto la hoja debería cortar completamente, de lado a lado o perderá el corte por completo.
Si pierde el corte, gire los tornillos externos en incrementos extremadamente pequeños hasta que los cortes de una pulgada en los bordes externos regresen.
Luego repita el proceso de ajuste anterior con el tornillo central hasta obtener un corte limpio y suave.

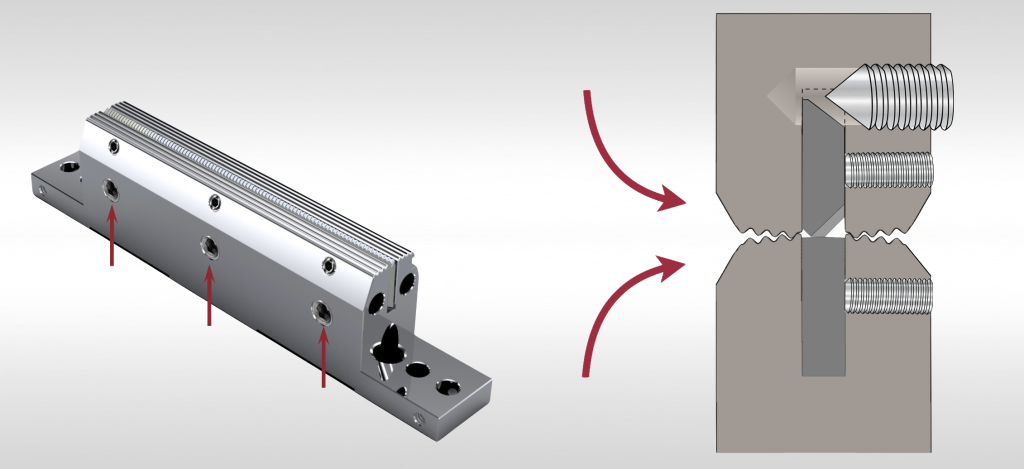

7. Restablecer Cuchillas Sobre Ajustadas
Si la cuchilla golpea tan fuerte que puede oírlo golpear y sentir el fuerte impacto con sus manos, está sobre ajustada.
En este caso, gire media vuelta todos los tornillos de ajuste en sentido antihorario y junte las mordazas, utilizando el yunque para nivelar la cuchilla.
Luego regrese al paso 6D y repita el proceso de ajuste de la cuchilla.
Si en algún momento durante este proceso ajuste un lado de la cuchilla para que corte y esto hace que el lado opuesto deje de cortar, no ajuste el lado opuesto. Esto indica que has sobre ajustada la cuchilla.
En este caso, gire media vuelta en sentido antihorario el último tornillo de ajuste que ajustó. Luego, junte las mordazas y use el yunque para empujar ese lado del cuchillo hacia adentro.
En el mismo lado, ajuste la cuchilla en pequeños incrementos hasta obtener un corte suave y limpio sin golpes.
8. Bloquee los Tornillos de Fijación
Y como paso final, una vez que se haya logrado un buen corte, regrese y bloquee los tornillos de fijación.
Solución de Problemas
Si su cuchilla no corta después de seguir estos procedimientos, es posible que deba abordar otras condiciones en su envolvedora horizontal, como ajustes de presión de resorte, resortes desgastados, cojinetes dañados y ejes o mordazas dañadas.
Para obtener más información sobre la gama completa de ajustes para sus envolvedoras flow pack y envasadoras verticales, o para hablar sobre programas de capacitación para su equipo de empaque, contáctenos con Greener Corporation.
Proporcionamos soluciones integradas de piezas y servicio técnico en todo el mundo.
